1、剖视的概念

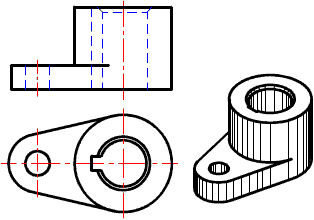

物体的内部结构，用虚线表示，如图所示，这样容易使物体层次结构不清，给读图带来困难，此时可采用GB/T 17452-1998规定的剖视画法。
一、确定剖切面的位置
剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；
二、画出剖切后的剖面区域；
三、画出剖切面后面的可见轮廓线。
四、在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。
① 剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。
② 剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。其它视图仍应完整画出。

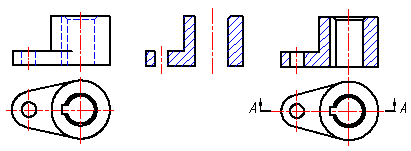

(a)物体的视图 (b)画出剖面区域 (c)完成剖视图
五、剖视图的标注
一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。剖切符号尽可能不与图形轮廓线相交。当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。
当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图(a）中的左视图，其全剖视省略了标注。
还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图(b）所示。

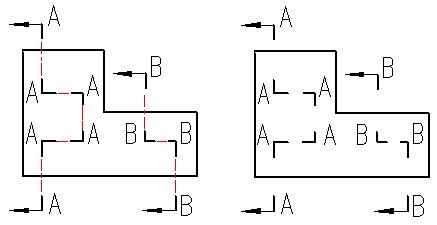

剖切符号、剖切线和字母的组合标注如图所示。剖切线也可省略不画，如图所示。
(a)组合标注 (b)省略剖切线
剖切符号、剖切线和字母的组合标注
六、剖面区域的表示法（GB/T 17453-1998）
剖面符号（也叫剖面线）随物体所用材料类别的不同而不同。
不需在剖面区域表示材料类别时，可用通用剖面线表示。通用剖面线应以适当角度的细实线，最好与主要轮廓线或剖面区域的对称线成45°角。

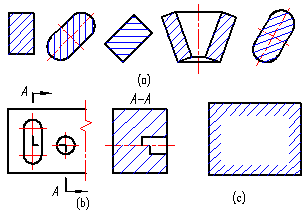

对于同一物体，各视图中的剖面线应画成方向相同、间隔相等，如图(a)所示。
同一物体在两平行面上的剖切图紧靠在一起画出时，剖面线应相同，若要表示得更清楚，可沿分界线将两剖切图的剖面线错开，如图(b)所示。
允许沿着大面积的剖面区域的轮廓画出部分剖面线，如图(c)所示。
通用剖面符号的用法
七、特定材料的表示

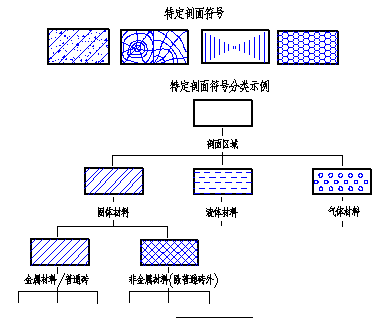

若需在剖面区域（GB/T 17452）中表示材料类别时，应采用特定的剖面符号。特定剖面符号由相应的标准确定，特定剖面符号的分类示例见附录A（提示的附录）
画剖视图时应注意下面几个问题：
1. 剖切面一般应通过物体的对称平面或轴线，以免产生不完整的结构；
2. 由于剖切是假想的，所以一个视图取剖视后，其它视图仍应完整画出；

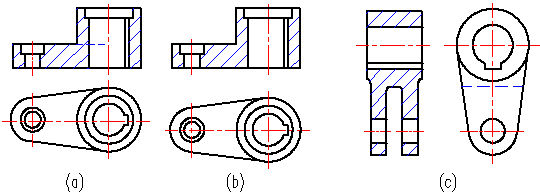

3. 为了使图形更加清晰，剖视图中应省略不必要的虚线，如图(a)中的虚线可省略，画成图(b)形式。但如果画出某一虚线有助于读图时，也可画出虚线，如图(c)所示；
4．要仔细分析被剖切孔、槽的结构形状，以免产生错漏。

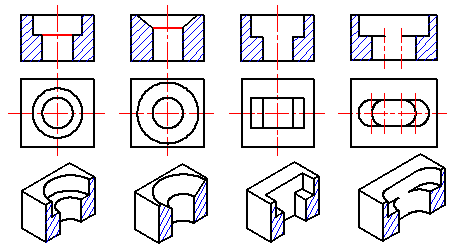

不要漏画平面积聚投影 不要漏画交线 不要多画投影 不要多画或少画线段 不同结构的剖视
3、 剖视图的种类
剖视图可分为全剖视图、半剖视图和局部剖视图。
一、全剖视图
用一个剖切面完全剖开物体后所得到的剖视图称为全剖视图。外形简单的物体可以采用全剖视，如图所示。主视图是从物体前后对称的平面进行全剖视的，剖视图配置在基本视图的位置，并且中间没有其它图形隔开，不加标注。
物体的全剖视
当剖切面在同一位置，而投射方向不同时，要分别画出投射方向和名称，标注方法如图所示。
剖切面位置相同的剖视画法与标注
二、半剖视图
当物体具有对称平面时，向垂直于对称平面的投影面投射所得的图形，可以对称中心线为界，一半画成剖视图，另一半画成视图，这样得到视图称为半剖视图。

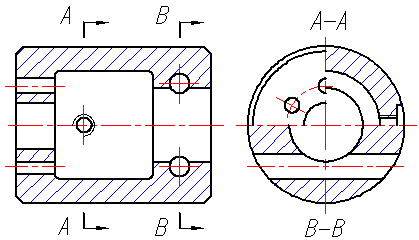

对称或基本对称的物体可以采用半剖视。如图所示，主视图通过左右对称面，把右半部作剖视；俯视图通过A-A剖切面，把前半部作剖视；左视图通过前后对称面，把前半部作剖视。
剖切面若通过对称平面，不必标注，见主、左视图的剖视。剖切面若不通过对称平面（如俯视图的剖切面A-A通过水平小孔），则需注明剖切符号、投射方向和大写字母“A、A”，并在剖视图上方注上相同的字母“A-A”。
物体的半剖视
基本对称的物体的半剖视
当物体形状接近于对称，且其不对称部分已另有视图表达清楚时，也允许画成半剖视。
(a) (b)
基本对称可作半剖视
画半剖视图时应注意：
1．剖视图与视图应以对称中心线作为分界，切不可用粗实线作分界线；
2．半剖视图中，内部形状已表达清楚的，虚线不再画出；
3．可将投射方向一致的几个对称图形各取一半（或四分之一）合并成一个图形。此时应在剖视图附近用大写字母标出相应的剖视图名称。如“A-A”、“B-B”等。
物体的半剖视图
